計測機器【CRYSOUND社】
CRYSOUND社製品一覧
音響イメージングカメラ

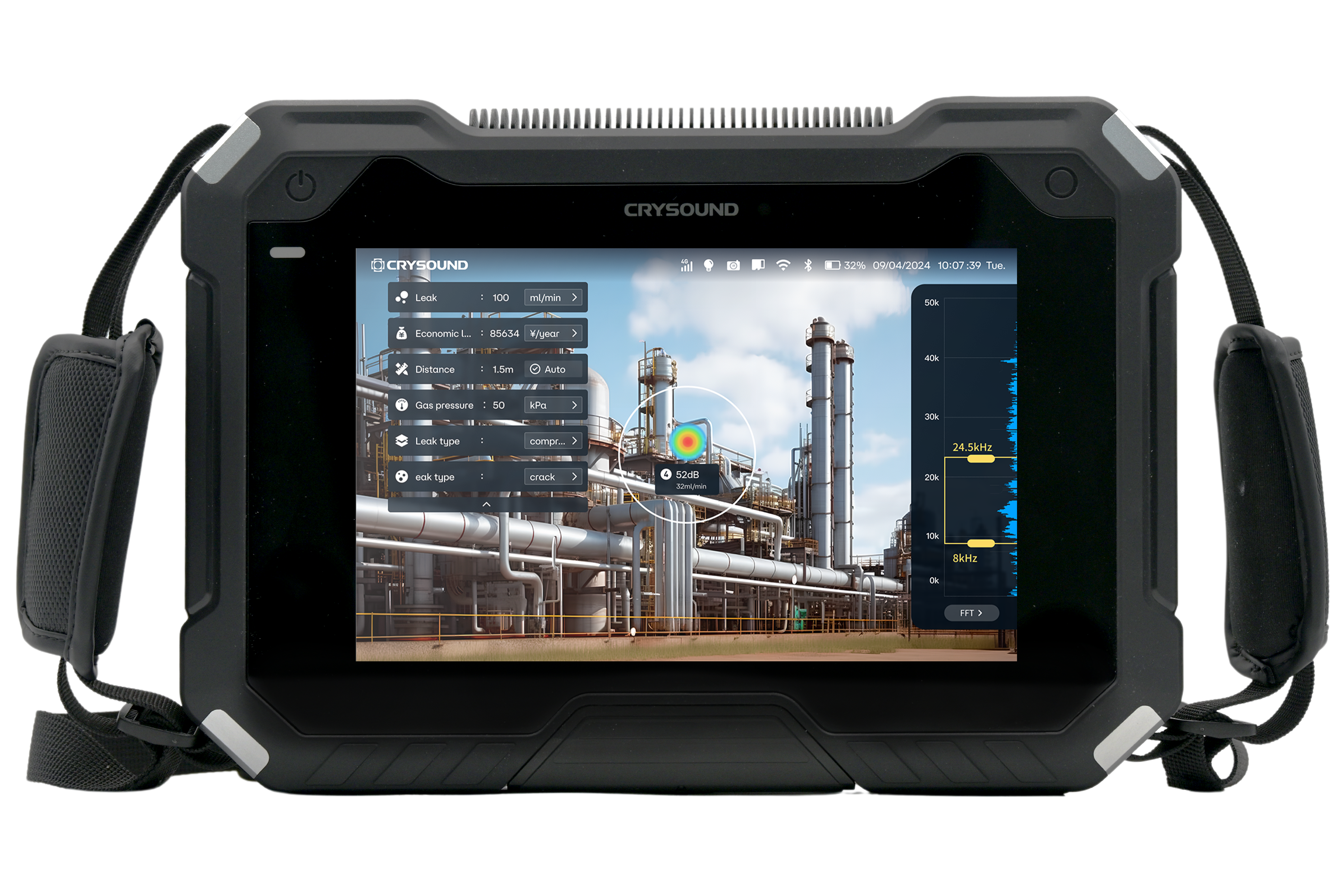

音響イメージングカメラ CRY8124
1. 高性能200マイクロホンアレイシステム
- 業界最多の200個マイクロホン搭載
- 100kHz帯域幅と高速プロセッサによる高精度な音源検出
- 従来の2倍の距離から漏れ検出が可能（10mで0.2MPa、0.003L/分の漏れを検出）
⇒より遠距離から微小な漏れを検出できるため、作業者の安全性が向上し、有毒ガス等への接触リスクを低減。また、広範囲をカバーできるため、検査効率が大幅に向上。
2. HyperVisionアルゴリズムによるノイズ低減
- 音源間の相互干渉を軽減する先進的アルゴリズム
- ノイズの多い環境下での音源検出能力が2倍に向上
- 目標音源の信号を強調し、未認識の音源を正確に識別
⇒工場など騒音の多い環境でも正確な検出が可能となり、誤検出を減少させ信頼性の高い検査を実現。

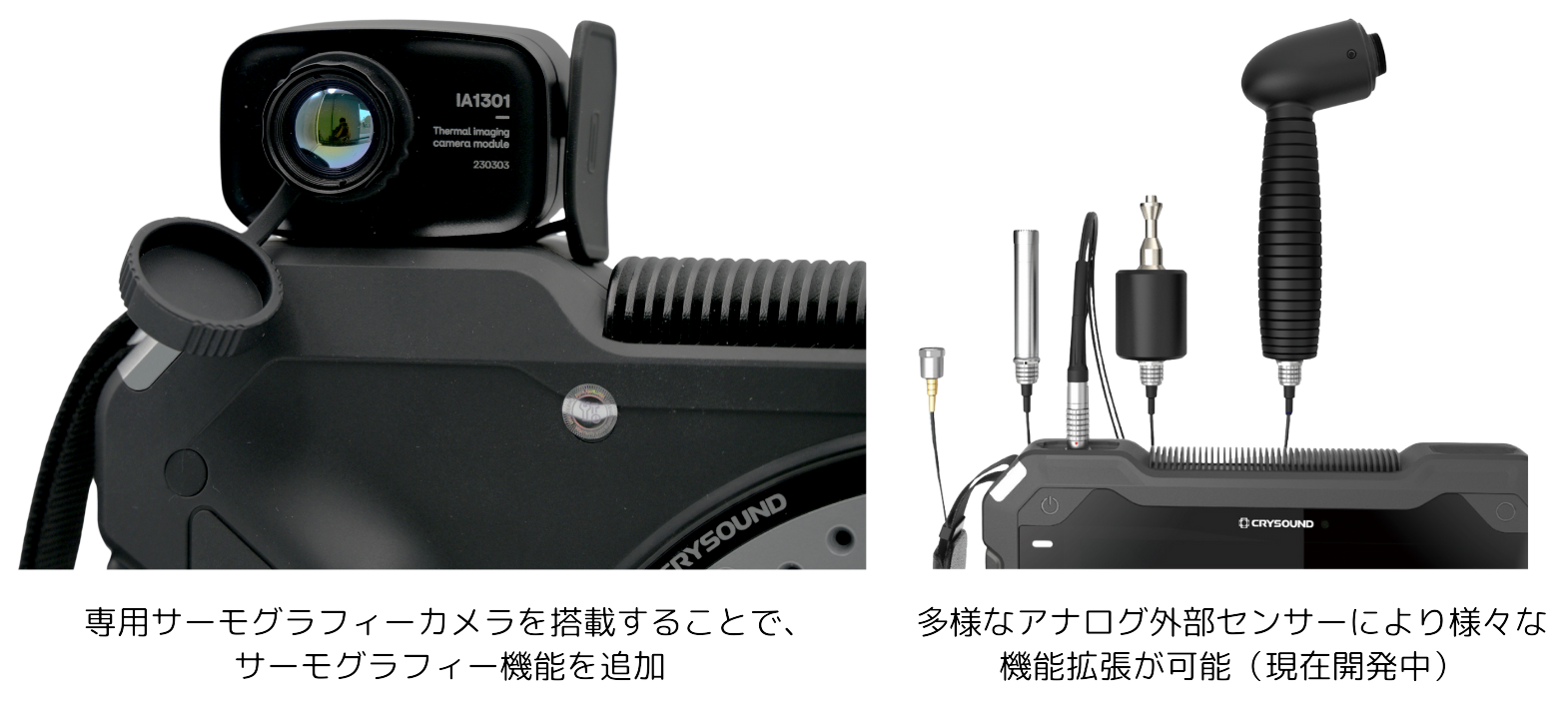

3. サーマル画像と音響画像の同時表示機能
- サーマル技術と音響カメラの連携
- 640×512または384×288の高解像度熱画像
- -20℃から500℃の広範囲温度測定
⇒音響とサーモのデータを同時に取得できるため、検査時間を短縮。特に蒸気トラップなどの高温環境での問題特定が容易に。
4. 多様なガス/圧縮空気漏れ検出機能
- 漏れの位置特定と定量化が可能
- 圧縮漏れに対応した検出と漏れ率計算
⇒多様なガス種に対応し、漏れの正確な位置と量を特定できるため、修理の優先順位付けや推定経済損失の算定が可能に。
5. 部分放電（PD）検出・識別機能
- PDの正確な位置特定
- PD種類の自動認識（表面放電、内部放電、コロナ放電など）
⇒電気設備の絶縁不良を早期に発見し、種類まで特定できるため、適切な対策を迅速に講じることが可能。重大な故障や停電のリスクを低減。
6. 長時間バッテリー運用システム
- スマートバッテリーの採用
- 1バッテリーで最大5時間の連続使用
- 予備バッテリー含め最大10時間の連続操作
⇒バッテリー交換により長時間の連続作業が可能となり、大規模施設の包括的な検査を中断なく完了できる。
7. 高性能ディスプレイと人間工学的設計
- 8インチ1920x1200 LCDタッチスクリーン
- 重量1.4kgの軽量ボディと高品質ソフトラバーコーティング
- 片手操作可能な人間工学に基づいたハンドル設計
⇒屋外や明るい環境でも視認性が高く、長時間の使用でも疲労が少ない。軽量で操作性が良いため、狭い場所や高所での作業も容易に。
8. 先進的な接続性
- Bluetooth®によるワイヤレスヘッドセット接続
- Wi-Fi経由でのスマートフォンやPCへのデータ転送
⇒ケーブルによる作業の制限がなく、安全性が向上。また、現場でのデータ共有やリアルタイムでの専門家との相談が可能となり、意思決定の迅速化に貢献。

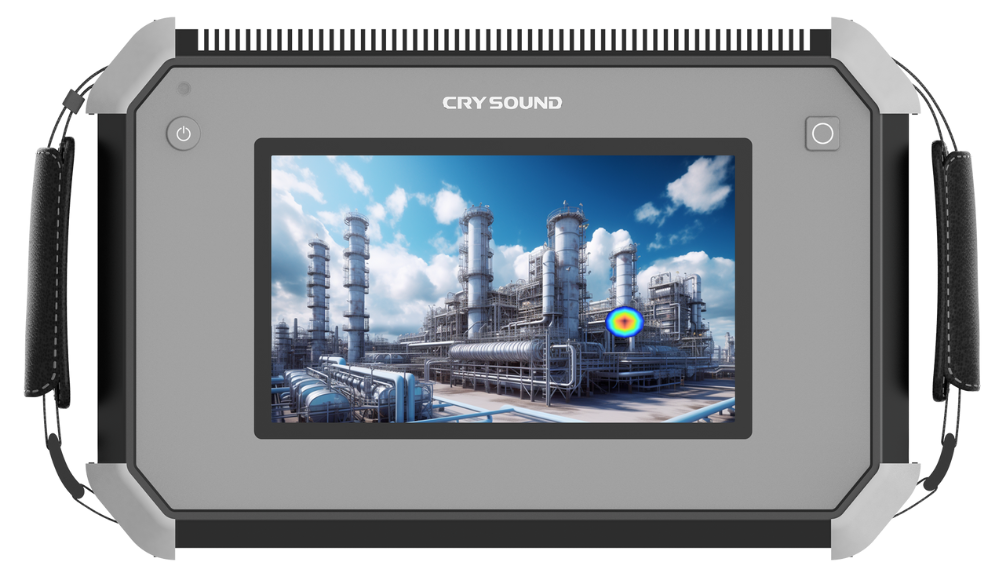

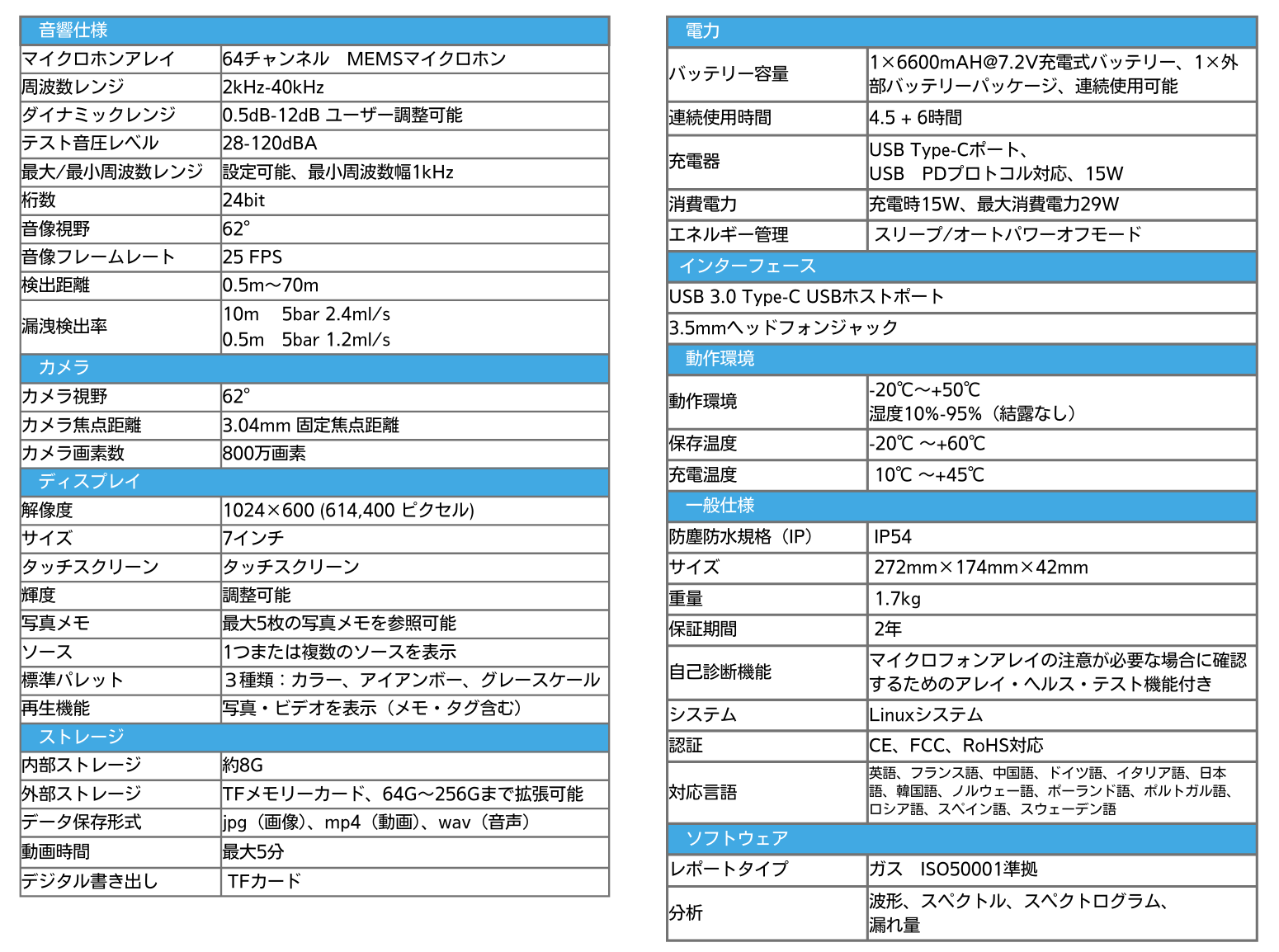

音響イメージングカメラCRY2620
主要な機能
1. 高性能64チャンネルマイクロホンアレイ
- 12cm（4.7インチ）のコンパクトな設計
- 最大70メートルの測定距離

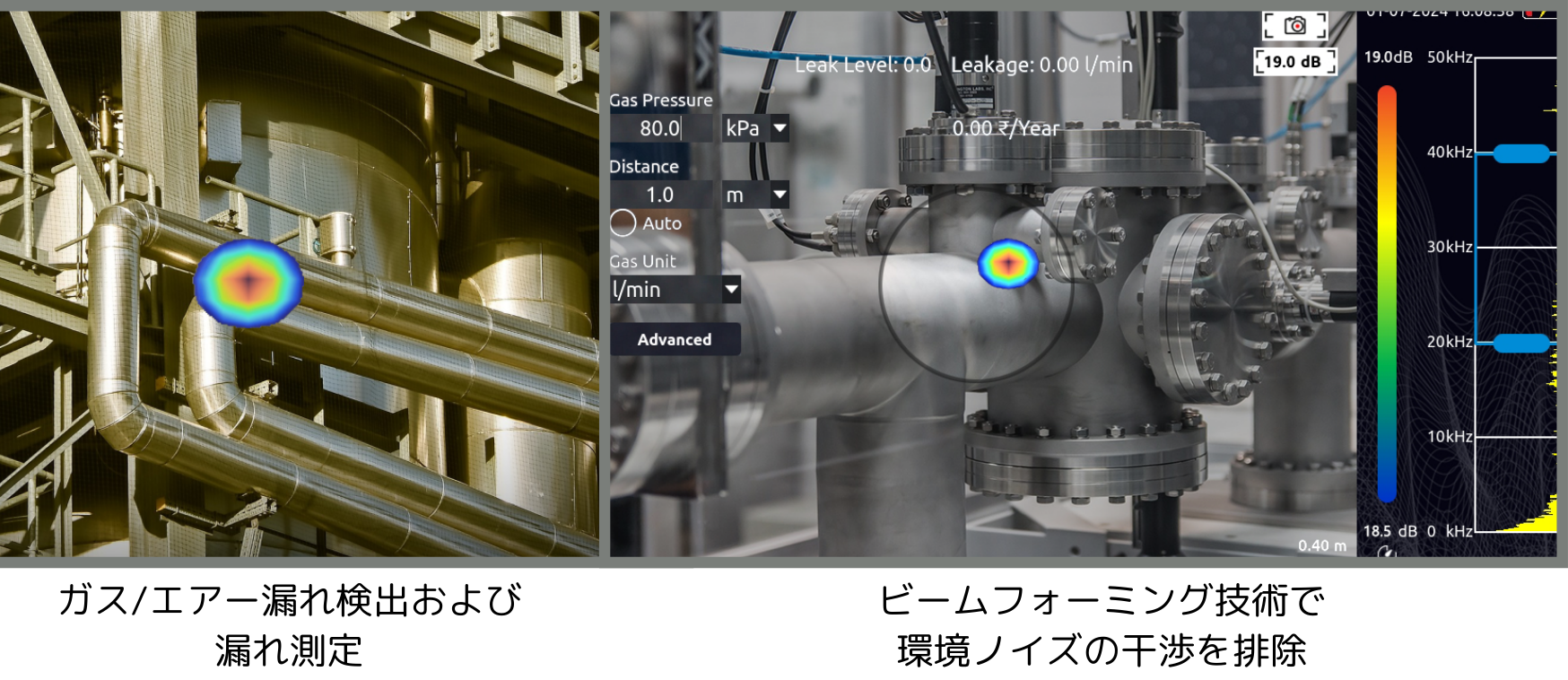

2. ガス・圧縮空気等の漏れ検出
- 10m離れた場所で0.5MPa、2.4ml/秒の漏れを検出可能
- 様々な種類のガス漏れに対応
- 漏れによる経済的損失の計算機能
3. リアルタイム音響イメージング
- 音源の方向と距離を正確に特定
- 従来の方法と比較し迅速な漏れ検出
4. ビームフォーミング技術による環境ノイズ除去
- 特定の音源に焦点を当て、背景ノイズを低減
5. 頑丈な設計と高い耐久性
- アルミニウム合金製の耐衝撃性ボディ
- IP54保護等級による防塵・防滴性能
6. 使いやすい操作性
- テスト周波数範囲とダイナミックレンジの2パラメータで調整可能
- カメラモードとビデオモードを搭載
7. 簡単にデータ記録と報告機能
- 大容量TFカードによるデータ保存
- テスト結果を素早くエクスポートしレポート作成が可能
⇒工業設備の安全性向上
- ガスやエアー漏れによる損失の最小化の発見による損失の最小化
- 運用全体の安全性強化

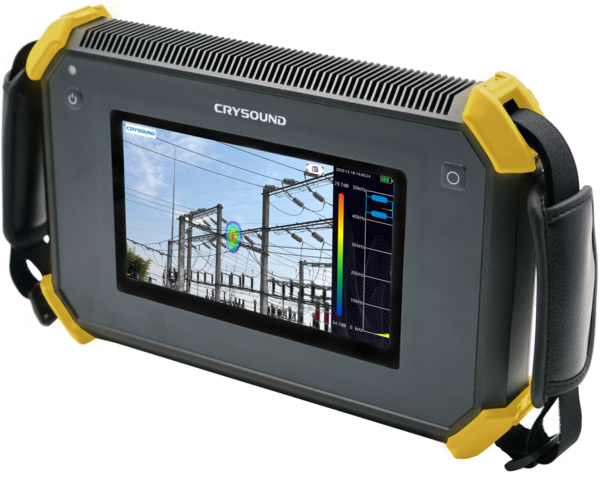

音響イメージングカメラCRY2623
- 高性能なMEMSセンサー128個搭載
- エアー・ガス・負圧漏れ、部分放電の検知が可能
- 可変可能な周波数2kHz～48kHz
- ７インチタッチパネルで簡単操作
- データ解析及びレポート生成
- ダイナミックレンジ機能が付いており微少音を可視化可能
- IP54で頑丈かつ軽量アルミ合金ボディ採用

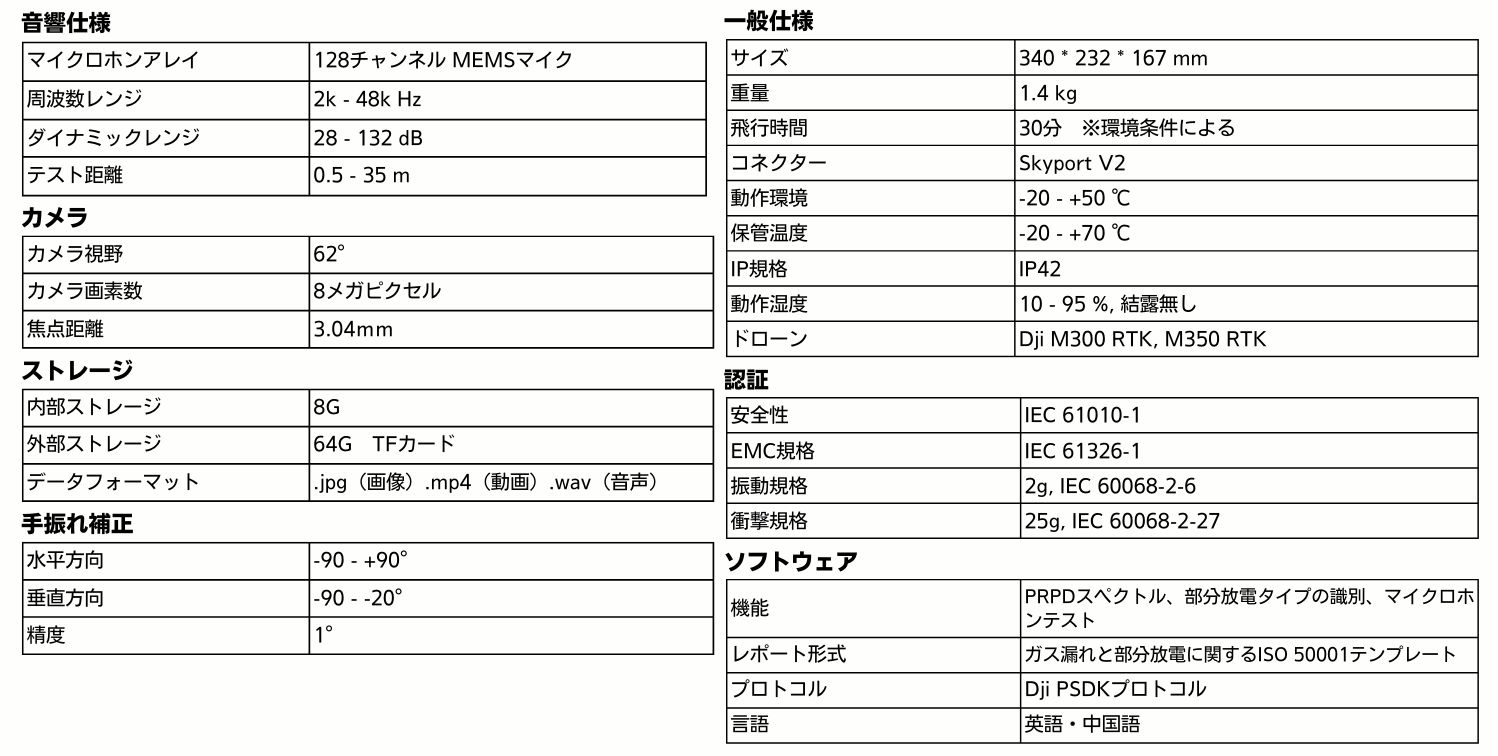

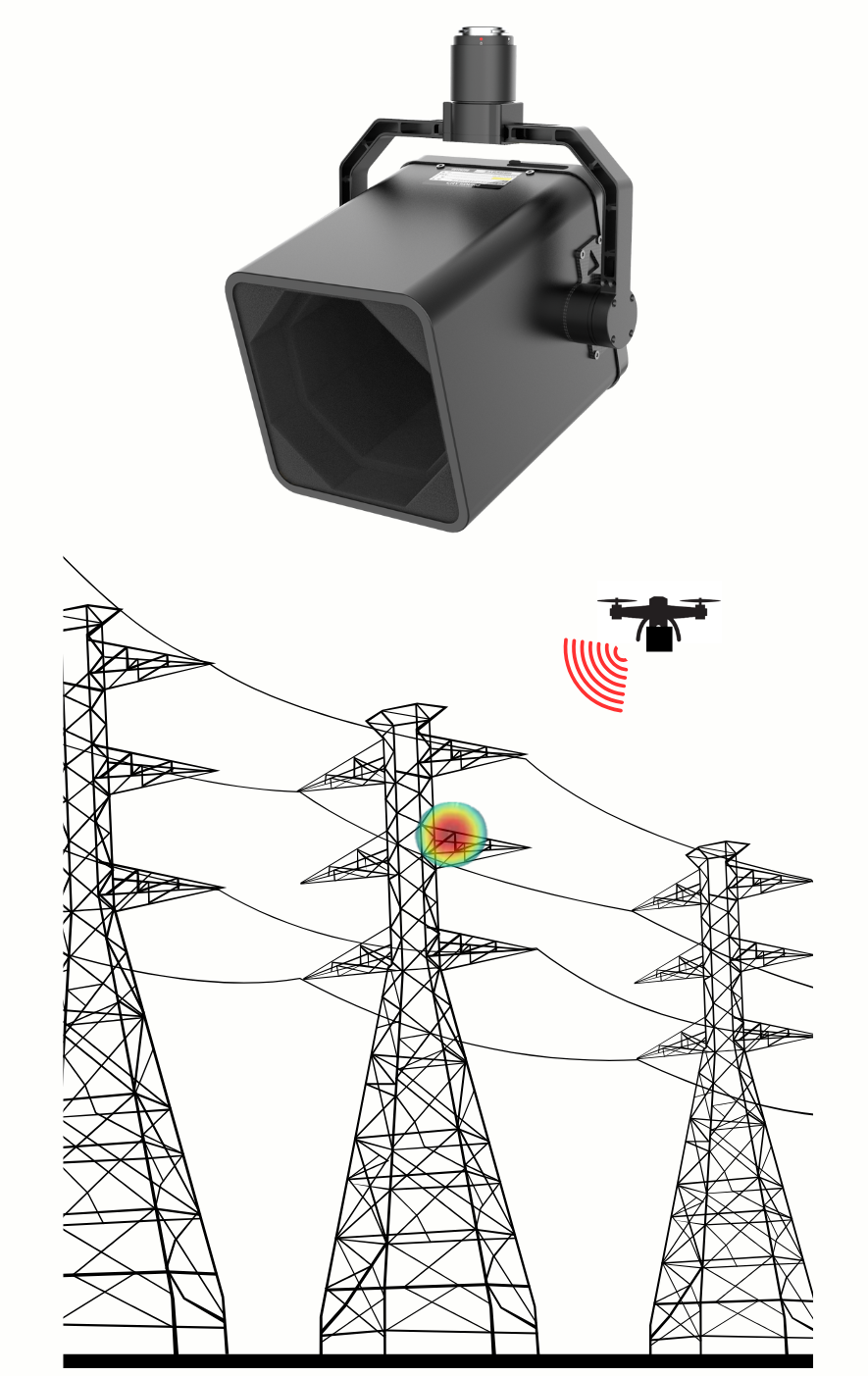

ドローン搭載型音響イメージングカメラ CRY2626G
高性能なMEMSセンサーを搭載し、加圧システムの漏れと電気的部分放電の検出に特化した、世界初のドローン搭載型音響イメージングカメラ
主な特徴
1. 革新的な技術
- 世界初のドローン搭載型音響イメージングカメラ
- マイクロフォンアレイとビームフォーミング技術を活用
- 音源分布データの特定と高解像度ビデオ映像への重ね合わせ
- 高度なドローンプロペラノイズ抑制技術
2. 優れた操作性と制御
- 2軸電動ジンバルによるパン
- チルト（水平垂直）制御
- ドローンのリモートコントローラーでカメラを操作可能
- リモートコントローラー上でのリアルタイム結果表示
3. 迅速な問題検出と長距離検査能力
- ガス漏れや部分放電等の素早い識別が可能
- キロメートル単位での放電やリークの検出
- 高電圧送電線や長距離ガスパイプラインの検査に最適
4. 堅牢な設計
- 軽量かつ耐久性の高いアルミニウム合金ボディ
- 過酷な環境下での使用に適した設計
5. 優れた互換性と使いやすさ
- DJI SKYPORTによる簡単な着脱（DJI M300およびM350に直接接続可能）
- 1分以内の迅速な展開が可能
- 持ち運びに便利な車輪付き保護ケース
6. 高度なレポーティング機能
- 使いやすいインターフェース
ドローン：Dji M300 RTK, M350 RTK専用

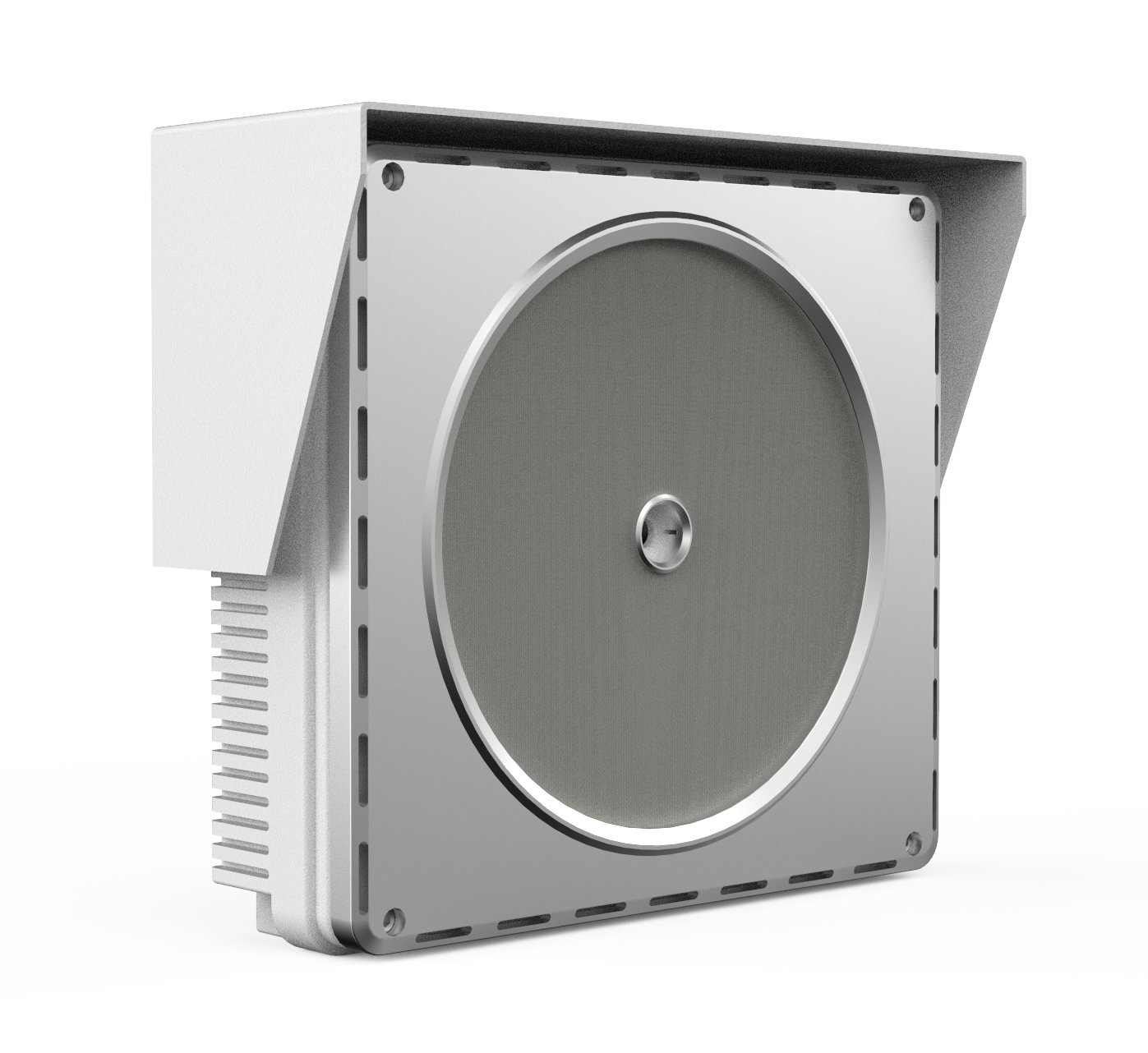

固定音響イメージングカメラ CRY2626M
高い音響技術と高精度映像を組み合わせた監視システム
主な特徴
1. 音源分布のマッピングと高精度ビデオ撮影が可能
2. ネットワークを利用したリモート監視機能
- ローカル（LAN、WiFi）および広域（WAN、ADSL、4G、プライベートネットワーク）での監視が可能
3. 工場管理のデジタル化促進
4. 気体（ガスおよびエアー）漏れの監視
- 超音波技術による正確な漏れ位を特定
- 多様なガスの種類に対応
5. 部分放電（PD）の監視・識別機能
- 高電圧機器の絶縁状態評価
- 部分放電の発生場所特定
- 部分放電の種類（表面、浮遊、コロナ）識別
6. 24時間リアルタイム監視による効率化
- 設備の性能・運転状態の即時把握
- 問題の早期検出によるダウンタイム削減
- 業務効率化の実現
7. ロボットとの統合機能
- クローラーロボットや4足歩行ロボットとの連携
- 難アクセスエリアの監視が可能
8. 高い耐環境性能
- IP66保護等級
- 過酷な環境下での安定稼働
